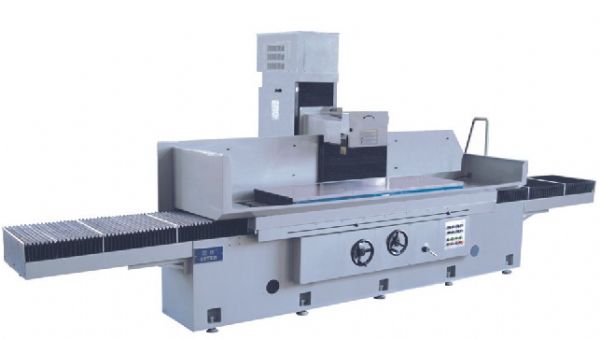

冈本GTS-80系列精密平面磨床(立柱移动型)概述:冈本立柱移动型精密平面磨床是冈本品牌冈本立柱移动型精密平面磨床系列产品,冈本立柱移动型精密平面磨床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。 根据工件材料、形状,可采用不同的装夹、定位方法。一般平面,可以采用电磁吸盘或直接紧固于工作台上进行磨削加工,包括GTS-801616AHR、GTS-801616AHD、GTS -8016MSI、GTS-8020AHR等冈本立柱移动型精密平面磨床型号,欢迎订购冈本立柱移动型精密平面磨床产品。
1、AHR机型:前后左右自动,上下快动; 2、AHD机型:前后、左右、上下三轴全自动; 3、MSI机型:前后、左右、上下三轴全自动,PLC程序伺服电机控制,带触摸屏操作;
本磨床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。 根据工件材料、形状,可采用不同的装夹、定位方法。一般平面,可以采用电磁吸盘或直接紧固于工作台上进行磨削加工;平面、直角面、任意角度、圆柱端面及其它一些特殊形状,可在夹具或多功能强力电磁吸盘上进行磨削加工。
规格 standards |
单位 unit |
GTS-801616AHR | GTS-801616AHD |
GTS -8016MSI |
GTS-8020AHR* | GTS-8020AHD | GTS-8020MSI | GTS-8025AHR | GTS-8025AHD | GTS-8025MSI | ||
能力 capacity |
工作台工作面积available area of working table |
mm |
1600*800 |
1600*800 |
1600*800 |
1600*800 |
1600*800 |
1600*800 |
1600*800 |
1600*800 |
1600*800 |
|
左右最大移动量 maximum moving dimension from left to right |
mm |
1850 |
1850 |
1850 |
2250 |
2250 |
2250 |
2750 |
2750 |
2750 |
||
mm | 855 | 855 | 855 | 855 | 855 | 855 | 855 | 855 | 855 | |||
前后最大移动量maximum moving dimension from front to back | 不装大墙板 |
mm |
850 |
850 |
850 |
850 |
850 |
850 |
850 |
850 |
850 |
|
装大墙板 | ||||||||||||
工作台面至主轴中心最大距离maximum distance from surface of working table to
spindle |
mm |
900 |
900 |
900 |
900 |
900 |
900 |
900 |
900 |
900 |
||
工作台最大承受重量maximum bearing weightof working table |
Kgs |
2100 |
2100 |
2100 |
2300 |
2300 |
2300 |
2300 |
2500 |
2500 |
||
工作台working table |
工作台T型槽slot in working table |
mmxN |
18-3 |
18-3 |
18-3 |
18-3 |
18-3 |
18-3 |
18-3 |
18-3 |
18-3 |
|
工作台速度speed of working table |
10-28 |
10-28 |
10-28 |
10-28 |
10-28 |
10-28 |
10-28 |
10-28 |
10-28 |
|||
工作台轨道 |
m/min |
-V-平滑动导航 |
-V-平滑动导航 |
-V-平滑动导航 |
-V-平滑动导航 |
-V-平滑动导航 |
-V-平滑动导航 |
-V-平滑动导航 |
-V-平滑动导航 |
-V-平滑动导航 |
||
前后手轮进刀fornt & rea handwheel feed |
一格a check |
mm |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
|
1圈a circle |
mm |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
||
前后自动进给auto-supplying from front to back |
mm |
2-20 |
2-20 |
2-20 |
2-20 |
2-20 |
2-20 |
2-20 |
2-20 |
2-20 |
||
前后快速移动high speed moving from front to back |
50HZ |
mm |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
60HZ |
mm |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
||
砂轮grinding wheel |
砂轮尺寸 measurement of grinding wheel |
mm |
500*(20-20)*127 |
500*(20-20)*127 |
500*(20-20)*127 |
500*(20-20)*127 |
500*(20-20)*127 |
500*(20-20)*127 |
500*(20-20)*127 |
500*(20-20)*127 |
500*(20-20)*127 |
|
主轴转速 rotational speed of spindle |
50HZ |
R.p.m |
950 |
950 |
950 |
950 |
950 |
950 |
950 |
950 |
950 |
|
60HZ |
R.p.m |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
||
上下结构up and down structure |
|
|
|
|
||||||||
上下手轮进刀up& down handwheel feed |
一格a check |
mm |
0.001 |
0.001 |
0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
1回转a turing round |
mm |
0.2 |
0.2 |
0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
自动进给量auto-supplying volumn |
mm |
/ |
0.001~0.04 |
0.001~0.04 |
/ |
0.001~0.04 |
0.001~0.04 |
/ |
0.001~0.04 |
0.001~0.04 |
||
上下快速移动量 high-speed moving dimension from up to down |
m/min |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
||
马达motor |
主轴马达spindle motor |
HXP |
15*6 |
15*6 |
15*6 |
15*6 |
15*6 |
15*6 |
15*6 |
15*6 |
15*6 |
|
上下驱动马达 up and down driving motor |
w |
1/2*4 |
750 |
750 |
1/2*4 |
750 |
750 |
1/2*4 |
750 |
750 |
||
油压马达oil pressure motor |
HXP |
10-6 |
10-6 |
10-6 |
10-6 |
10-6 |
10-6 |
10-6 |
10-6 |
10-6 |
||
吸尘马达dust catching motor |
HXP |
1/8*2 |
1/8*2 |
1/8*2 |
1/8*2 |
1/8*2 |
1/8*2 |
1/8*2 |
1/8*2 |
1/8*2 |
||
吸尘马达dust catching motor |
HXP |
1/2*2 |
1/2*2 |
1/2*2 |
1/2*2 |
1/2*2 |
1/2*2 |
1/2*2 |
1/2*2 |
1/2*2 |
||
前后驱动马达back and front driving motor |
HXP |
1/5*8 |
1/5*8 |
1/5*8 |
1/5*8 |
1/5*8 |
1/5*8 |
1/5*8 |
1/5*8 |
1/5*8 |
||
尺寸dimension |
机器高度machine height |
mm |
2850 |
2850 |
2850 |
2850 |
2850 |
2850 |
2850 |
2850 |
2850 |
|
占地面积 covering area |
mm |
7000*3400 |
7000*3400 |
7000*3400 |
7000*3400 |
7000*3400 |
7000*3400 |
7000*3400 |
7000*3400 |
7000*3400 |
||
净重 net weight |
kgs |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
||
毛重 gross weight |
kgs |
16500 |
16500 |
16500 |
17000 |
17000 |
17000 |
17500 |
17500 |
17500 |
