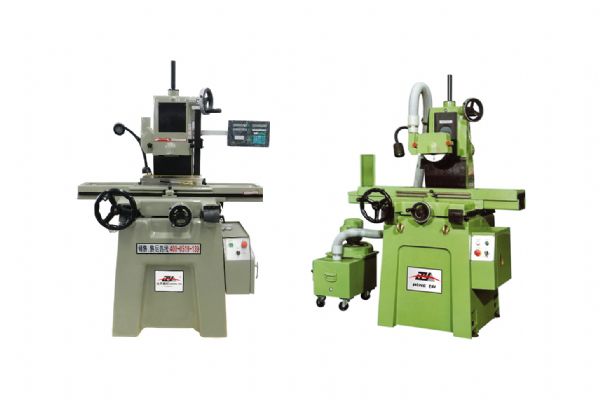

永大精机磨床YD系列概述:永大精机磨床YD系列是永大精机品牌磨床系列产品,永大精机磨床选用行业最优质品牌的进口配件。(主轴 钢索 贴塑片 滚轴丝杆 齿轮 油压配件等),高精密的二次精密调整装配、有效保障机器精密等级。有D-618S/618A、YD-250M、YD-818M、YD-818H/AH等永大精机磨床机型。欢迎订购永大精机磨床产品。
◆选用行业最优质品牌的进口配件。(主轴 钢索 贴塑片 滚轴丝杆 齿轮 油压配件等)
◆高精密的二次精密调整装配、 有效保障机器精密等级。
◆优质电器配件、 油路优化设计装配、 有效减少机器故障、 延长寿命。
◆床体精度精密等级高 主轴径向跳动≤0.002mm,机器控制精度≤0.003mm,立柱导轨垂直度≤0.005mm,磨削件加工精度控制≤0.005mm
标准附件 | 特殊附件 |
---|---|
◆砂轮及法兰 | ◆光栅数显 |
◆砂轮拆卸器 | ◆永磁吸盘 |
◆砂轮扳手 | |
◆吊环 | |
◆轨道润滑油 | |
◆工具箱及调整工具 | |
◆平衡棒 | |
◆水准调整螺丝及垫块 | |
◆使用说明书 | |
◆吸尘器或注水器 |
机型 | 单位 | YD-618S/618A | YD-250M | YD-818M | YD-818H/AH | ||
能力 | 工作台工作面积 | mm | 460X150 | 460X200 | 465X205 | 465X205/460X200 | |
工作台左右最大移动量 | mm | 475 | 565 | 470 | 470/585 | ||
工作台前后最大移动量 | mm | 180 | 250 | 210 | 210 | ||
工作台至主轴中心最大距离 | mm | 410 | 475 | 480 | 480 | ||
工作台承重重量 | kg | 100 | 120 | 120 | 120 | ||
工作台 | 工作台T型槽 | mmxn | 14X1 | 14X1 | 14X1 | 14X1 | |
工作台速度 | m | / | / | / | 5/25 | ||
工作台导轨 | 滑轨 | 滑轨 | 滑轨 | 滑轨 | |||
前后手轮进给 | 1格 | mm | 0.02 | 0.02 | 0.02 | 0.02 | |
1圈 | mm | 5 | 5 | 5 | 5 | ||
前后自动进给 | mm | / | / | / | 0.1-8 | ||
前后快速移动 | 50HZ | mm | / | / | / | 820 | |
60HZ | mm | / | / | / | 980 | ||
砂轮 | 砂轮尺寸 | mm | ¢180X(3-13)¢31.75 | 205X(6-20)X31.75 | 200X(6-20)X31.75 | 200X(6-20)X31.75 | |
主轴转速 | 50HZ | rpm | 2850 | 2850 | 2850 | 2850 | |
60HZ | rpm | 3410 | 3360 | 3660 | 3660 | ||
上下结构 | 上下手轮进给 | 1格 | mm | 0.005 | 0.005 | 0.005 | 0.01 |
1圈 | mm | 1 | 2 | 1 | 2 | ||
自动进给量 | mm | / | / | / | / | ||
上下快速移动量 | m/min | / | / | / | / | ||
马达 | 主轴马达 | hxp | 1.5X2 | 2X2 | 1.5X2 | 1.5X2 | |
上下驱动马达 | hxp | / | / | / | 1X4 | ||
油压马达 | hxp | / | / | / | 1X4 | ||
前后马达 | hxp | / | / | / | -/0.05X4 | ||
吸尘马达 | hxp | 3/4X2 | 3/4X2 | 0.75X2 | 0.75X3/0.5X2 | ||
冲水马达 | hxp | 1/8X2 | 1/8X2 | 0.12X2 | 0.12X2 | ||
尺寸 | 外形尺寸 | mm | 1300X1150X1980 | 1610X1120X1645 | 1610X1120X1645 | 1610X1120X1645 | |
重量 | kg | 850 | 1400 | 1560 | 1560 | ||
M:为手动 H:为左右自动 AH:为前后、左右自动 618A/250M为普通型 标准配置:吸尘器 永磁吸盘 工作灯 工具箱 |
