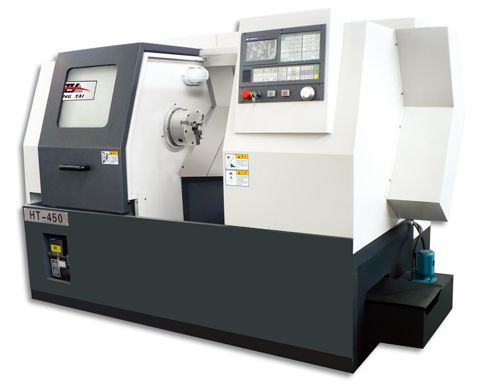

永大精机斜轨数控车床概述:永大精机斜轨数控车床是永大精机品牌数控车床系列产品,本机床整体采用斜床身结构,导轨向后倾斜50°,床身采用优质树脂砂铸造,刚性特强,抗震性好,排屑流畅,本机床精度高,稳定性好,适合批量加工电气接插件、汽配、轴承、仪器、仪表、水暖、模具等零部件加工。有HT-450、HT-500等永大精机斜轨数控车床机型。
◆本机床整体采用斜床身结构,导轨向后倾斜50°,床身采用优质树脂砂铸造,刚性特强,抗震性好,排屑流畅。
◆主轴转速最高达5000转,轴承采用进口P4级轴承。零件表面粗糙度可达0.4,配置进口高精度直线导轨,快速移动20m/min,拖板安装多架排刀或装置8工位液压刀塔。
◆本机床精度高,稳定性好,适合批量加工电气接插件、汽配、轴承、仪器、仪表、水暖、模具等零部件加工。
标准配置 | 特殊配置 | 系统可选配 |
---|---|---|
◆CNC数控系统 | ◆液压卡盘、液压刀 | ◆FANUC数控系统:Oi-mate-MC/MD |
◆交流伺服驱动 | ◆塔液压尾座、进口轴承 | ◆华中数控系统:HNC-18IT/21IT |
◆自动润滑系统 | ◆进口丝杆、进口系统 | ◆凯恩帝数控系统:KND-90T/1000T |
◆主轴无级变速 | ◆进口直线导轨 | ◆三菱数控系统:E60、E68 |
◆手轮 | ◆进口交流伺服驱动 |
|
◆工具及工具箱 | ||
◆三爪卡盘 |
机型 | HT-450 | HT-500 |
---|---|---|
床身上最大回转直径 | 450mm | 500mm |
拖板上最大回转直径 | 250mm | 280mm |
最大工件长度 | 500mm | 500mm |
X/Z轴行程 | 300mm | 320mm |
主轴通孔直径 | φ60mm | φ60mm |
拉管内最大棒料通径 | φ48mm | φ48mm |
主轴孔锥度 | 莫氏6# | 莫氏6# |
主轴头 | A2-5 | A2-5 |
主轴转速范围 | 60-5000rpm | 60-5000rpm |
主电机功率 | 5.5kw | 7.5kw |
最小移动量 | 0.0005/0.001mm | 0.0005/0.001mm |
快速移动(X/Z) | 20m/min | 20m/min |
卡盘 | 200mm | 250mm |
刀位数 | 8工位刀塔或排刀 | 8工位刀塔或排刀 |
排刀工作台尺寸 | 550x253mm | 600x280mm |
外圆刀方直径 | 20x20mm | 25x25mm |
最大镗杆直径 | φ25mm | φ30mm |
加工表面粗糙度 | 0.4 | 0.4 |
重複定位精度 | 0.005mm | 0.005mm |
输入电源 | 50Hz 380v | 50Hz 380v |
机床外形尺寸 | 2080x1300x1680 | 2350x1420x1880 |
机床淨重 | 2650kg | 3050kg |
