冈本GTS40系列精密平面磨床（鞍座式）概述：冈本GTS40系列精密平面磨床（鞍座式）是冈本品牌鞍座式移动型精密平面磨床系列产品，主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。根据工件材料、形状，可采用不同的装夹、定位方法。一般平面，可以采用电磁吸盘或直接紧固于工作台上进行磨削加工，包括GTS-4008AHR、GTS-4008AHD、GTS-4008AMSI等冈本鞍座式移动型精密平面磨床型号，欢迎订购冈本GTS40系列精密平面磨床（鞍座式）产品。

关键词：冈本冈本磨床平面磨床磨床

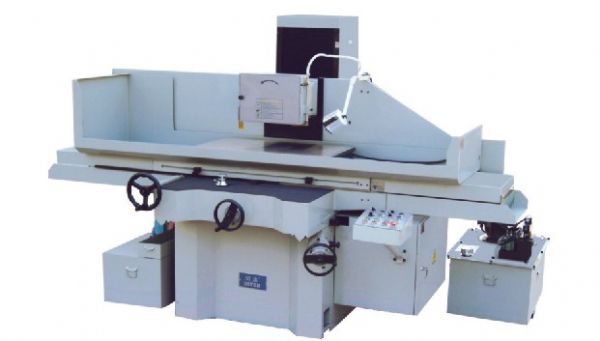

冈本牌鞍座式移动型精密平面磨床GTS40系列精密平面磨床（鞍座式）

冈本品牌介绍：冈本是一家集设计制造销售冈本牌磨床为一体的专业机床厂家，冈本采用最前沿的技术，拥有多年从事平面磨床设计制造检测售后服务的技术人员，本着“优质就是品牌”的经营理念，不断实践创新，强化内部管理，改进生产工艺进而提高冈本产品质量和完善售后服务，结合多种磨床设计结构特性，研制出性能卓越品质超群的冈本品牌高精密平面成型磨床，具有操作简便，加工精度高，动态稳定性好,使用寿命长等优点。

产品介绍
产品参数
产品订购

一、冈本GTS40系列精密平面磨床（鞍座式）性能：

1、AHR机型:前后左右自动，上下快动； 2、AHD机型：前后、左右、上下三轴全自动； 3、MSI机型：前后、左右、上下三轴全自动，PLC程序伺服电机控制，带触摸屏操作；

二、冈本GTS40系列精密平面磨床（鞍座式）设备的主要用途：

本磨床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。根据工件材料、形状，可采用不同的装夹、定位方法。一般平面，可以采用电磁吸盘或直接紧固于工作台上进行磨削加工；平面、直角面、任意角度、圆柱端面及其它一些特殊形状，可在夹具或多功能强力电磁吸盘上进行磨削加工。

冈本GTS40系列精密平面磨床（鞍座式）产品参数

规格 standards			单位 unit	GTS-4008AHR*	GTS-4008AHD	GTS-4008AMSI	GTS-4010AHR	GTS-4010AHD	GTS-4010MSI	GTS-4012AHR	GTS-4012AHD	GTS-4012MSI
能力 capacity	工作台工作面积available area of working table		mm	800*400	800*400	800*400	1000*400	1000*400	1000*400	1200*400	1200*400	1200*400
	左右最大移动量 maximum moving dimension from left to right		mm	900	900	900	1150	1150	1150	1350	1350	1350
	前后最大移动量maximum moving dimension from front to back	不装大墙板	mm	450	450	450	450	450	450	450	450	450
	前后最大移动量maximum moving dimension from front to back	装大墙板	mm	440	440	440	440	440	440	440	440	440
	工作台面至主轴中心最大距离maximum distance from surface of working table to spindle		mm	600	600	600	600	600	600	600	600	600
	工作台最大承受重量maximum bearing weightof working table		Kgs	550	550	550	550	550	550	550	550	550
工作台working table	工作台T型槽slot in working table		mmxN	14-3	14-3	14-3	14-3	14-3	14-3	14-3	14-3	14-3
	工作台速度speed of working table		m/min	5-25	5-25	5-25	5-25	5-25	5-25	5-25	5-25	5-25
	工作台轨道		m/min	-V平滑动轨道	-V平滑动轨道	-V平滑动轨道	-V平滑动轨道	-V平滑动轨道	-V平滑动轨道	-V平滑动轨道	-V平滑动轨道	-V平滑动轨道
	前后手轮进刀fornt & rea handwheel feed	一格a check	mm	0.02	0.02	0.02	0.02	0.02	0.02	0.02	0.02	0.02
	前后手轮进刀fornt & rea handwheel feed	1圈a circle	mm	4	4	4	4	4	4	4	4	4
	前后自动进给auto-supplying from front to back		mm	0.1-10	0.1-10	0.1-10	0.1-10	0.1-10	0.1-10	0.1-10	0.1-10	0.1-10
	前后快速移动high speed moving from front to back	50HZ	mm	820	820	820	820	820	820	820	820	820
	前后快速移动high speed moving from front to back	60HZ	mm	980	980	980	980	980	980	980	980	980
砂轮grinding wheel	砂轮尺寸 measurement of grinding wheel		mm	355(20-40)127	355(20-40)127	355(20-40)127	355(20-40)127	355(20-40)127	355(20-40)127	355(20-40)127	355(20-40)127	355(20-40)127
	主轴转速 rotational speed of spindle	50HZ	R.p.m	1450	1450	1450	1450	1450	1450	1450	1450	1450
	主轴转速 rotational speed of spindle	60HZ	R.p.m	1740	1740	1740	1740	1740	1740	1740	1740	1740
上下结构up and down structure	最大移动量maximum moving dimension		mm	500	500	500	500	500	500	500	500	500
	上下手轮进刀up& down handwheel feed	一格a check	mm	0.002	0.002	0.002	0.002	0.002	0.002	0.002	0.002	0.002
	上下手轮进刀up& down handwheel feed	1回转a turing round	mm	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2
	自动进给量auto-supplying volumn		mm	/	0.001-0.04	0.001-0.04		0.001-0.04	0.001-0.04		0.001-0.04	0.001-0.04
	上下快速移动量 high-speed moving dimension from up to down		m/min	130	130	130	130	130	130	130	130	130
马达motor	主轴马达spindle motor		HXP	7.5*4	7.5*4	7.5*4	7.5*4	7.5*4	7.5*4	7.5*4	7.5*4	7.5*4
	上下驱动马达 up and down driving motor		W	80	400	400	80	400	400	80	400	400
	油压马达oil pressure motor		HXP	3-6	3-6	3-6	3-6	3-6	3-6	3-6	3-6	1/2*2
	吸尘马达dust catching motor		HXP	1/2*2	1/2*2	1/2*2	1/2*2	1/2*2	1/2*2	1/2*2	1/2*2	1/2*2
	冲水马达dust catching motor		HXP	1/8*2	1/8*2	1/8*2	1/8*2	1/8*2	1/8*2	1/8*2	1/8*2	1/8*2
	前后驱动马达back and front driving motor		W	40	40	40	40	40	40	40	40	40
尺寸dimension	机器高度machine height		mm	1980	1980	1980	1980	1980	1980	1980	1980	1980
	占地面积 covering area		mm	2300*3850	2300*3850	2300*3850	2300*4050	2300*4050	2300*4050	2300*3850	2300*3850	2300*3850
	净重 net weight		kgs	2600	2600	2600	2700	2700	2700	2800	2800	2800
	毛重 gross weight		kgs	3000	3000	3000	3100	3100	3100	3200	3200	3200
