崴立MG-xx30系列概述:崴立天车型动柱式龙门加工中心MG-xx30是崴立品牌天车型动柱式龙门加工中心的系列产品,包括MG-xx30等崴立天车型动柱式龙门加工中心,欢迎订购崴立天车型动柱式龙门加工中心MG-xx30产品。
关键词:崴立崴立加工中心加工中心

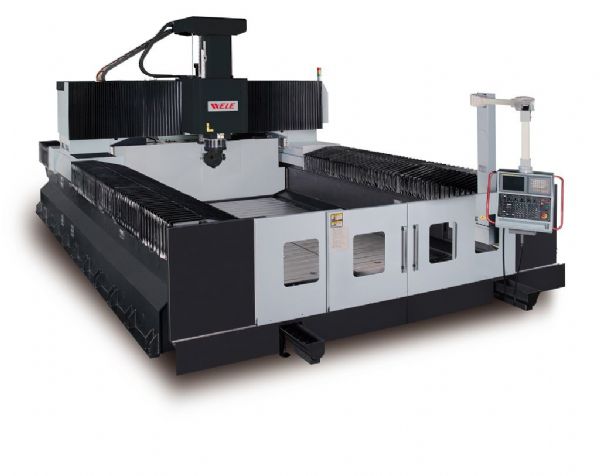

崴立牌MG系列-天车型动柱式龙门加工中心MG-xx30系列
崴立品牌介绍:崴立机电由崴立员工出资60,崴立经营技术团队主要来自工业研究院机械研究所,拥有20多年丰富成功的企业营运经验。崴立团队素以开发大型龙门产品闻名业界,具有技术领先性。崴立已成功开发60余款新产品,包括大型龙门、大型五面、小型立式、大型卧搪、高速机以及大小五轴机等高阶工具机,广受国内外各种科技产业客户的喜爱。崴立以专业经营团队、劳资合作建立核心价值,以可靠、创新面对快速变化的市场及客户需求,更预备好优良的服务团队作后盾,崴立机电应该是您优先选择的长期合作伙伴。
崴立天车型动柱式龙门加工中心MG-xx30产品参数
|
规格/机型
|
单位
|
MG-530
|
MG-630
|
MG-830
|
MG-1030
|
加工范围
|
|
X轴行程(左右)
|
mm(in)
|
5000
(196.9)
|
6000
(236.2)
|
8000
(315.0)
|
10000 (393.7)
|
|
Y轴行程(前后)
|
mm(in)
|
3000 (118.1)
|
|
Z轴行程(上下)
|
mm(in)
|
1000 (39.4)
|
|
主轴鼻端至工作台面距离
|
mm(in)
|
200-1200 (7.9-47.2)
|
|
双柱间距离
|
mm(in)
|
3200 (126)
|
工作台规格
|
|
工作台尺寸(X轴方向)
|
mm(in)
|
5000
(196.9)
|
6000
(236.2)
|
8000
(315.0)
|
10000 (393.7)
|
|
工作台尺寸(Y轴方向)
|
mm(in)
|
2800 (110.2)
|
|
工作台最大载重
|
kg(lb)/㎡
|
2500 (98.4)
|
主軸規格
|
|
主轴转速
|
rpm
|
齿轮式/10-6000
|
|
主轴马力(连续/30分钟额定)
|
kW(HP)
|
22/26 (30/35)
|
|
主轴内孔锥度
|
|
BT#50
|
进给系统
|
|
G00快速进給(X轴)
|
mm(in)/min
|
10000 (393.7)
|
|
G00快速进給(Y轴)
|
mm(in)/min
|
18000 (708.7)
|
|
G00快速进給(Z轴)
|
mm(in)/min
|
12000 (472.4)
|
|
G01切削进给
|
mm(in)/min
|
1-10000 ( 0.01-393.7)
|
刀库系统
|
|
刀库容量
|
pcs
|
32
|
|
最大刀具直径/无邻刀
|
mm(in)
|
127/215 (5/8.5)
|
|
最大刀具长度
|
mm(in)
|
400 (15.7)
|
|
最大刀具重量
|
kg(lb)
|
20 (44)
|
精度
|
|
定位精度(JISB6338)
|
mm(in)
|
±0.025 (0.0010) / 全行程
|
|
重现性精度(JISB6338)
|
mm(in)
|
±0.010 (0.0004)
|
机器占地面积和重量
|
|
机器占地长度
|
mm(in)
|
10710
(421.7)
|
12275 (483.3)
|
14275
(562.0)
|
12675
(499.0)
|
|
机器占地宽度
|
mm(in)
|
6560 (258.3)
|
|
机器占地高度
|
mm(in)
|
4200 (165.4)
|
|
机器重量
|
kg(lb)
|
67000 (147710)
|
79000 (174165)
|
103000 (227076)
|
127000 (279987)
|
