崴立UG 系列概述:崴立UG 系列是崴立品牌天车型五轴加工中心的系列产品,荣获2009工具机研究发展创新产品-综合加工类-优等奖,包括UG550、UG880等崴天车型五轴加工中心机型,欢迎订购崴立UG天车型五轴加工中心产品。

关键词:崴立崴立五轴加工机崴立加工机加工机

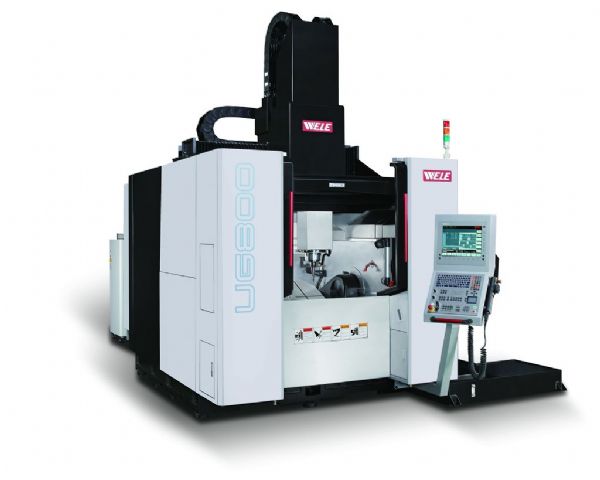

崴立牌UG系列-天车型五轴加工中心UG 系列产品图片

崴立牌UG系列-天车型五轴加工中心UG 系列

崴立品牌介绍:崴立机电由崴立员工出资60,崴立经营技术团队主要来自工业研究院机械研究所,拥有20多年丰富成功的企业营运经验。崴立团队素以开发大型龙门产品闻名业界,具有技术领先性。崴立已成功开发60余款新产品,包括大型龙门、大型五面、小型立式、大型卧搪、高速机以及大小五轴机等高阶工具机,广受国内外各种科技产业客户的喜爱。崴立以专业经营团队、劳资合作建立核心价值,以可靠、创新面对快速变化的市场及客户需求,更预备好优良的服务团队作后盾,崴立机电应该是您优先选择的长期合作伙伴。
  • 产品介绍
  • 产品参数
  • 产品订购

搠啫G550 天车式五轴加工机,荣获2009 工具机研究发展创新产品-综合加工类-优等奖

崴立UG天车型五轴加工中心产品参数

规格/型号 单位 UG 550 UG 800
加工范围
X 轴行程 (左右) mm(in) 550 (21.7) 800 (31.5)
Y 轴行程 (前后) mm(in) 700 (27.6) 950 (37.4)
Z 轴行程 (上下) mm(in) 500 (19.7) 650 (25.6)
A 轴旋转角度 degree +30/-120 +30/-120
C 轴旋转角度 degree 360 360
工作台规格
工作台直径 mm(in) 550 (21.7) 800 (31.5)
工作台荷重 kg(lb) 500 (1100) 900 (1980)
主轴规格
驱动形式 内藏式
主轴转速 rpm 14000
主轴马力 (持续/30分钟) kW(HP) 27/36 (37/49)
主轴锥孔 BT#40
进给系统
G00 快速进给 (X 轴) mm(in)/min 48000 (1889.8)
G00 快速进给 (Y 轴) mm(in)/min 48000 (1889.8)
G00 快速进给 (Z 轴) mm(in)/min 48000 (1889.8)
切削进给 mm(in)/min 1-10000 (0.04-393.7)
A轴转速 rpm 25
C轴转速 rpm 100
刀库系统
刀库容量 pcs 30 (60选购)
换刀方式 手臂式
最大刀径/无临刀 mm(in) 90/130 (3.5/5.1)
最大刀长 mm(in) 300 (11.8)
最大刀重 kg(lb) 8 (17.6)
控制器与配件
控制器 海德汉iTNC 530 /发那科31i MA5 (选购)
铁屑输送机 链式(标淮)
机器尺寸
机器长度 mm(in) 4000 (157.5) 5000 (196.9)
机器宽度 mm(in) 3000 (118.1) 3000 (118.1)
机器高度 mm(in) 3500 (137.8) 3650 (143.7)
机器重量 kg(lb) 11000 (24200) 15000 (33000)
