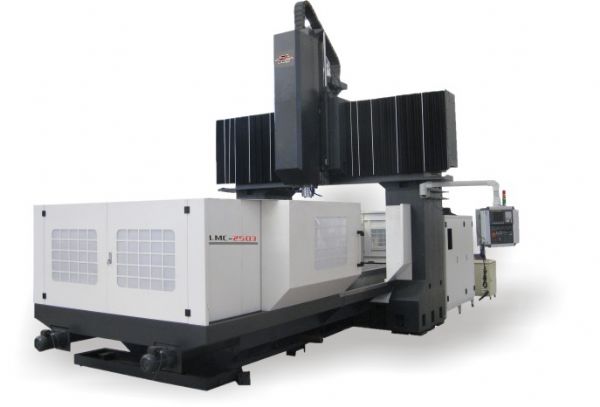

永大精机龙门加工中心BTMC系列概述:永大精机龙门加工中心是永大精机品牌加工中心的系列产品,超重承载机体结构,超大立柱及横梁箱型结构支撑,(底部轨道支撑加强),机头肋骨排列完整、整体钢性好、可实现大型 工件,模具的重型切屑,液压氮气混合平衡配重,保证主轴箱运行平稳,有LMC1502、LMC2203、LMC2204、LMC2503、LMC2505等永大精机龙门加工中心机型。欢迎订购永大精机龙门加工中心产品。
◆超重承载机体结构, 超大立柱及横梁箱型结构支撑,(底部轨道支撑加强),机头肋骨排列完整、整体钢性好、可实现大型
工件,模具的重型切屑。◆三轴采用高钢性与载重能力的进口名牌滚柱线性导轨、进口主轴、进给快、定位精度高、利于快速高精加工。
◆液压氮气混合平衡配重,保证主轴箱运行平稳。
标淮配置 | 特殊配置 | 系统可选配 |
---|---|---|
◆控制系统一套 | ◆铣夹头及卸刀座 | ◆三菱数控系统:M70 |
◆移动式手轮 | ◆链条式刀库 | ◆FANUC数控系统:Oi-MD |
◆全密式护罩 | ◆热交换器 | |
◆轨道自动润滑系统 | ◆第四轴数控回转工作台 | |
◆切屑液冷却系统 | ◆强力齿轮头主轴 | |
◆切屑液箱及过滤装置 | ||
◆滑道伸缩钢制护罩 | ||
◆氮气配重 | ||
◆工作台警示灯 | ||
◆工具及工具箱 | ||
◆机床操作手册 | ||
◆系统操作说明书 |
机型 | LMC1502 | LMC2203 | LMC2204 | LMC2503 | LMC2505 | |
---|---|---|---|---|---|---|
工作台尺寸 mm | 2000X1200 | 3000X1800 | 4000X1000 | 3000X2300 | 5000X2300 | |
行程 | 左右(X) mm | 2000 | 3000 | 4000 | 3000 | 5000 |
前后(Y) mm | 1500 | 2200 | 2200 | 2600 | 2600 | |
上下(Z) mm | 800 | 1000 | 1000 | 1000 | 1000 | |
主轴端面至工作台面距离 mm | 115-915 | 250-1250 | 250-1250 | 280-1280 | 280-1280 | |
主轴 | 转速 rpm | 6000 | 6000 | 6000 | 6000 | 6000 |
锥度 | BT50 | BT50 | BT50 | BT50 | BT50 | |
功率 kw | 22 | 22 | 22 | 30 | 30 | |
快速进给 | 左右(X) m/min | 12 | 12 | 12 | 12 | 12 |
前后(Y) m/min | 15 | 15 | 15 | 15 | 15 | |
上下(Z) m/min | 15 | 15 | 15 | 15 | 15 | |
切屑进给 | m/in | 8 | 8 | 8 | 8 | 8 |
定位精度 | m/in | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
最小设定移动单位 | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
外形尺寸 | mm | 7200X3600X4100 | 8500X4800X4500 | 10650X5050X4700 | 8500X5500X5000 | 11000X5500X5000 |
淨重 | kg | 27000 | 37000 | 46000 | 45000 | 57000 |
工作台承重 | kg | 3000 | 6000 | 12000 | 10000 | 15000 |
