崴立MG-xx40系列概述:崴立天车型动柱式龙门加工中心MG-xx40是崴立品牌天车型动柱式龙门加工中心的系列产品,包括MG-xx40等崴立天车型动柱式龙门加工中心,欢迎订购崴立天车型动柱式龙门加工中心MG-xx40产品。

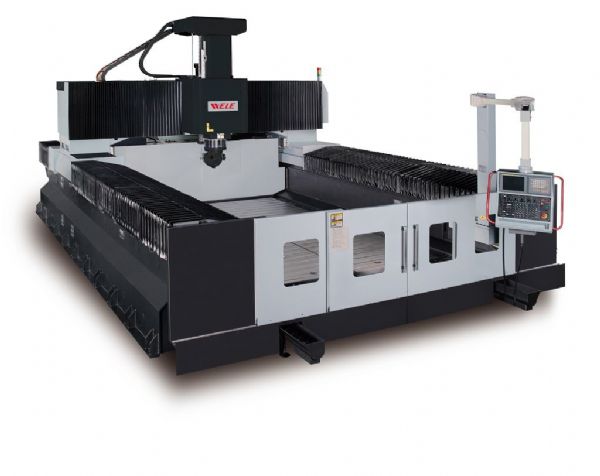

此图为机型MG-530
规格/机型 | 单位 | MG-540 | MG-640 | MG-840 | MG-1040 | |
加工范围 | ||||||
X轴行程(左右) | mm(in) |
5000 (196.9) |
6000 (236.2) |
8000 (315) |
10000 (393.7) | |
Y轴行程(前后) | mm(in) | 4000 (157.5) | ||||
Z轴行程(上下) | mm(in) | 1000 (39.4) | ||||
主轴鼻端至工作台面距离 | mm(in) | 200-1200 (7.9-47.2) | ||||
双柱间距离 | mm(in) | 4800 (197.9) | ||||
工作台规格 | ||||||
工作台尺寸 (X轴方向) | mm(in) |
5000 (196.9) |
6000 (236.2) |
8000 (315.0) |
10000 (393.7) | |
工作台尺寸 (Y轴方向) | mm(in) | 3800 (149.6) | ||||
工作台最大载重 | kg(lb)/㎡ | 2500 (98.4) | ||||
主軸規格 | ||||||
主轴转速 | rpm | 歯轮式/10-6000 | ||||
主轴马力(连续/30分钟额定) | kW(HP) | 22/26 (30/35) | ||||
主轴内孔锥度 | BT#50 | |||||
进给系统 | ||||||
G00 快速进給 (X 轴) | mm(in)/min | 10000 (393.7) | ||||
G00 快速进給 (Y 轴) | mm(in)/min | 15000 (590.6) | ||||
G00 快速进給 (Z 轴) | mm(in)/min | 12000 (472.4) | ||||
G01 切削进给 | mm(in)/min | 1-10000 (0.04-393.7) | ||||
刀库系统 | ||||||
|
刀库容量 | pcs | 32 | |||
最大刀具直径/无邻刀 | mm(in) | 127/215 (5/8.5) | ||||
最大刀具长度 | mm(in) | 400 (15.7) | ||||
最大刀具重量 | kg(lb) | 20 (44) | ||||
精度 | ||||||
定位精度(JISB6338) | mm(in) | ±0.025 (0.0010) / 全行程 | ||||
重现性精度 (JISB6338) | mm(in) | ±0.010 (0.0004) | ||||
机器占地面积和重量 | ||||||
机器占地长度 | mm(in) |
10710 (421.7) |
12275 (483.3) |
14275 (562.0) |
16275 (640.7) | |
机器占地宽度 | mm(in) | 7560 (297.6) | ||||
机器占地高度 | mm(in) | 4200 (165.4) | ||||
机器重量 | kg(lb) | 84000 (185188) | 96000 (211644) | 117000 (257941) | 14000 (30865) |
