崴立MG-xx50系列概述:崴立MG-xx50是崴立品牌天车型动柱式龙门加工中心的系列产品,包括MG-xx50等崴立天车型动柱式龙门加工中心,欢迎订购崴立天车型动柱式龙门加工中心MG-xx50产品。

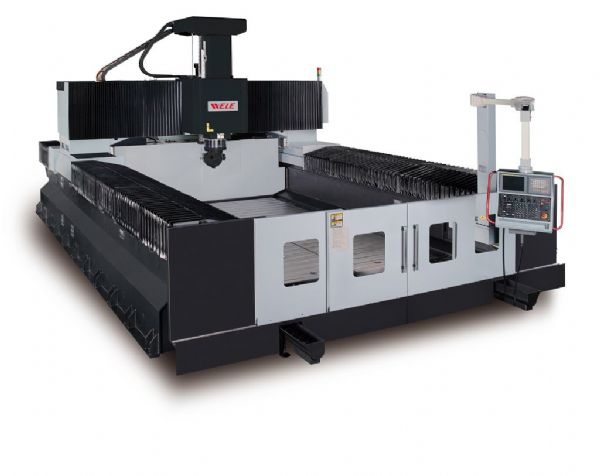

此图为机型MG-530
规格/机型 | 单位 | MG-650 | MG-850 | MG-1050 | |
加工范围 | |||||
X轴行程(左右) | mm(in) |
6000 (236.2) |
8000 (315.0) |
10000 (393.7) | |
Y轴行程(前后) | mm(in) | 5000 (196.9) | |||
Z轴行程(上下) | mm(in) | 1000 (39.4) | |||
主轴鼻端至工作台面距离 | mm(in) | 200-1200 (7.9-47.2) | |||
双柱间距离 | mm(in) | 5800 (228.3) | |||
工作台规格 | |||||
工作台尺寸 (X轴方向) | mm(in) |
6000 (236.2) |
8000 (315.0) |
10000 (393.7) | |
工作台尺寸 (Y轴方向) | mm(in) | 4800 (189) | |||
工作台最大载重 | kg(lb)/㎡ | 2500 (5500) | |||
主軸規格 | |||||
主轴转速 | rpm | 10-6000 | |||
主轴马力(连续/30分钟额定) | kW(HP) | 22/26 (30/35) | |||
主轴内孔锥度 | BT#50 | ||||
进给系统 | |||||
G00 快速进給 (X 轴) | mm(in)/min | 10000 (393.7) | |||
G00 快速进給 (Y 轴) | mm(in)/min | 12000 (472.4) | |||
G00 快速进給 (Z 轴) | mm(in)/min | 12000 (472.4) | |||
G01 切削进给 | mm(in)/min | 1-10000 ( 0.01-393.7) | |||
刀库系统 | |||||
刀库容量 | pcs | 32 | |||
最大刀具直径/无邻刀 | mm(in) | 127/215 (5/8.5) | |||
最大刀具长度 | mm(in) | 400 (15.7) | |||
最大刀具重量 | kg(lb) | 20 (44) | |||
精度 | |||||
定位精度(JISB6338) | mm(in) | ±0.025 (0.0010) / 全行程 | |||
重现性精度 (JISB6338) | mm(in) | ±0.010 (0.0004) | |||
机器占地面积和重量 | |||||
机器占地长度 | mm(in) | 12260 (482.7) |
14270 (561.8) |
16270 (640.6) |
|
机器占地宽度 | mm(in) | 8560 (337) | |||
机器占地高度 | mm(in) | 4200 (165.4) | |||
机器重量 | kg(lb) | 104000 (229281) | 126000 (277782) | 148000 (326284) |
