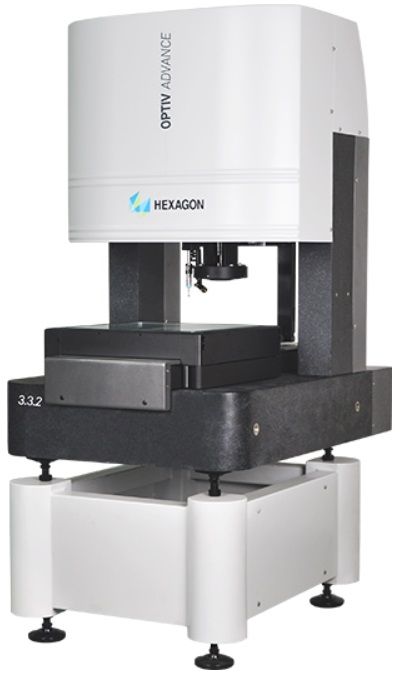

思瑞牌影像测量仪OPTIV ADVANCE /ADVANCE F 通用型影像测量仪

应用范围广泛，实用性强

灵活、高可靠性的OPTIV  ADVANCE /ADVANCE F 系列复合式影像测量仪支持多种传感器，一次装夹、一次设置快速完成多种特征测量。被广泛的应用于：汽车电子、手机零部件、精密机械加工，为金属加工件，塑料件，液晶面板和相关元器件配合提供复合式测量方案。

1. 尺寸很小的方槽及小孔,使用光学测头就很容易测量通孔和表面轮廓。

2. 使用接触测头指定坐标位置点，评价平面度和测量侧面内孔尺寸。

测量方案

1.  手机零部件

复合式测量一次性解决外形尺寸、配合孔位配合边的宽度尺寸、轮廓尺寸、配合面等测量难点。更高效、更准确的检测。

2.  液晶面板

测量透明、反光、低对比度的表面，高精度完成2D尺寸检测、高度尺寸检测、轮廓尺寸检测。

3.  汽车电子

内孔尺寸使用接触式测量，小孔及细窄肋使用光学大倍率聚焦测量，光学轮廓扫描件弧形开口边界。

4.  连接器

同轴光方便测量盲孔、PC-DMIS软件阵列自动编程测量和评价。

5.  pcb板

PCB的弓曲和翘曲测量，孔的位置阻焊膜厚度，插入之后的芯片高度和角度。

产品优势

更高效、更准确的检测；OPTIV  ADVANCE / ADVANCE F 系列配置的高端的中央处理器，具备优异的光学性能，且支持多种传感器。

• 整体花岗岩材料，采用固定桥式结构，三轴均为中央驱动，精密直线导轨，具有高精度、高可靠性；

• 高速CNC 控制系统，全伺服闭环控制；

• 高分辨率彩色数字相机，高清晰度影像效果，高品质的画面；

• 搭载NAVITAR 全自动高精度变倍镜头；

• 同轴光，透射光，多段表面环形光；

• 可提供接触式触发测头，共聚焦白光传感器，线激光传感器；

• Z 轴可升级到300mm；

• 配备METUS 或PC-DMIS VISION 测量软件。

测量系统软件

PC-DMIS VISION是海克斯康为影像测量机用户打造的复合测量软件。

它秉承了计量软件PC-DMIS的核心技术，具备直观的操作界面和智能化的特征自动识别功能，脱机编程操作和模拟优化探测路径，使得该款软件简单易学，高效实用。

METUS由有着多年行业经验的海克斯康软件设计团队基于PC-DMIS设计和研发的全视觉测量软件。秉承了计量软件PC-DMIS的核心技术，专为影像产品而研发。在METUS的研发过程中，除了贯彻细致计量标准的理念，也将易学易用的宗旨落到了实处。
