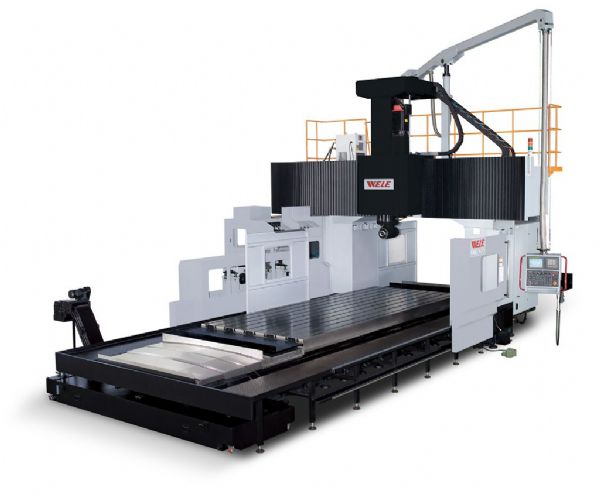

崴立MB-x25系列概述：崴立龙门五面加工中心MB-x25是崴立品牌龙门五面加工中心的系列产品，包括MB-x25等崴立龙门五面加工中心，欢迎订购崴立龙门五面加工中心MB-x25产品。
| 标准附件 | 选购附件 |
|---|---|
| ■BT50主轴锥孔 | ■DIN50主轴锥孔 |
| ■6,000转两档无段变速齿轮箱主轴 | ■CAT50主轴锥孔 |
| ■卧式主轴头自动5度分度装置 | ■4,000转两档无段变速齿轮箱主轴 |
| ■自动卧式主轴头一组及其交换系统 | ■30°附加头 |
| ■主轴油温冷却装置 | ■万向头 |
| ■X、Y轴搭配光学尺回馈系统 | ■延长头 |
| ■双编码器回馈装置(Z轴) | ■Z轴行程延伸至1200mm |
| ■机械式扭力限制器（X、Y、Z轴） | (主轴鼻端至工作台面距离200-1400mm) |
| ■中央自动润滑系统 | ■Z轴行程延伸至1400mm |
| ■立轴防尘盖 | (主轴鼻端至工作台面距离200-1600mm) |
| ■四片式护罩 | ■全封式切屑防护罩 |
| ■三轴独立润滑油回收系统 | ■后半套式切屑防护罩+两门 |
| ■切削液系统（含切削泵及储存筒） | ■叶片式铁屑卷屑装置 |
| ■双弹簧式铁屑卷屑装置 | ■120刀刀库 |
| ■链式铁屑输送机及收集桶 | ■Z轴光学尺回馈系统 |
| ■刀臂式自动换刀装置（立、卧） | ■油路刀把接口 |
| ■60刀刀库 | ■电器箱热交换器改装冷气机 |
| ■脚踏式主轴松刀开关 | ■第四轴界面 |
| ■工作灯 | ■CNC旋转工作台 |
| ■程序结束及警示灯 | ■叶片式卷屑器 |
| ■RS232传输接口 | ■圆盘式油水分离机 |
| ■清洁用水枪 | ■油压箱加装冷却系统 |
| ■水平调整螺丝及基础螺栓 | ■主轴中心出水(FORM A) |
| ■机器操作及维修说明书 | ■中心出水高水箱 |
| ■主轴加工吹气装置 | ■自动刀长量测系统 |
| ■密闭式电气箱及热交换器 | |
| ■五面悬吊式操作箱 | |
| ■移动式手摇手轮 |
| 规格/机型 | 单位 | MB-425 | MB-525 | MB-625 | MB-725 | |
| 加工范围 | ||||||
| X轴行程(左右) | mm(in) | 4060 (159.8) | 5060 (199.2) | 6060 (238.6) | 7060 (278) | |
| Y轴行程(前后) | mm(in) | 3200 (126) | ||||
| Z轴行程(上下) | mm(in) | 1000 (39.4) | ||||
| 主轴鼻端至工作台面距离 | mm(in) | 200-1200 (7.9-47.2) | ||||
| 卧式主轴中心线到工作台面距离 | mm(in) | 0-984 (0-38.7) | ||||
| 双柱间距离 | mm(in) | 2500 (98.4) | ||||
| 工作台规格 | ||||||
| 工作台尺寸(X轴方向) | mm(in) |
4000 (157.5) |
5000 (196.9) |
6000 (236.2) |
||
| 工作台尺寸(Y轴方向) | mm(in) | 2000 (78.7) | ||||
| 工作台最大载重 | kg(lb) |
15000 (33000) |
18000 (39600) |
20000 (44000) |
20000 (44000) |
|
| 主轴规格 | ||||||
| 主轴转速_立式 | rpm | 齿轮式/10-6000 | ||||
| 主轴转速_卧式 | rpm | 2400 | ||||
| 主轴马力（连续/30分钟额定） | kW(HP) | 22/26 (30/35) | ||||
| 主轴内孔锥度 | BT#50 | |||||
| 卧式主轴自动旋转分度 | degree | 每5°分度 | ||||
| 进给系统 | ||||||
| G00快速进給(X轴) | mm(in)/min |
18000 (708.7) |
12500 (492.1) |
9000 (354.3) |
6000 (236.2) |
|
| G00快速进給(Y轴) | mm(in)/min | 20000 (787.4) | ||||
| G00快速进給(Z轴) | mm(in)/min | 12000 (472.4) | ||||
| G01切削进给 | mm(in)/min | 1-10000 ( 0.01-393.7) | ||||
| 刀库系统 | ||||||
| 刀库容量 | pcs | 60 | ||||
| 最大刀具直径／无邻刀 | mm(in) | 127/215 (5/8.5) | ||||
| 最大刀具长度 | mm(in) | 400 (15.7) | ||||
| 最大刀具重量 | kg(lb) | 20 (44) | ||||
| 精度 | ||||||
| 定位精度(JISB6338) | mm(in) | ±0.015 (0.0006)全行程 | ||||
| 定位精度(VDI/DGQ 3441) | mm(in) |
P 0.030 (0.0012) |
P 0.040 (0.0016) |
P 0.050 (0.0020) |
P 0.060 (0.0024) |
|
| 重现性精度(JISB6338) | mm(in) | ±0.003 (0.0001) | ||||
| 重现性精度(VDI/DGQ 3441) | mm(in) |
Ps 0.025 (0.0001) |
Ps 0.030 (0.0012) |
Ps 0.035 (0.0014) |
Ps 0.045 (0.0018) |
|
| 机器占地面积和重量 | ||||||
| 机器占地长度 | mm(in) |
10590 (416.9) |
12910 (508.3) |
15000 (590.6) |
16220 (638.6) |
|
| 机器占地宽度 | mm(in) | 6755 (266.7) | ||||
| 机器占地高度 | mm(in) | 5850 (230.3) | ||||
| 机器重量 | kg(lb) |
41000 (90200) |
46000 (101200) |
51000 (112200) |
56000 (123200) |
|
