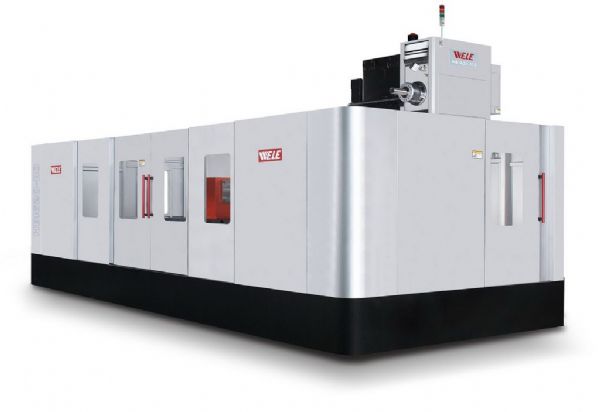

崴立HB-Quill type概述：崴立HB-Quill type是崴立品牌卧式搪铣加工中心的系列产品，包括HB1416-110、HB1620-130等崴立卧式搪铣加工中心，欢迎订购崴立HB-Quill type卧式搪铣加工中心产品。
崴立HB系列-卧式搪铣加工中心 > HB-Quill type
| 规格/机型 | 单位 | HB1416-110 | HB1620-130 | |
| 加工范围 | ||||
| X轴行程 | mm (in) | 2000 (78.7) | 3000 (118.1) | |
| Y轴行程 | mm (in) | 1800 (70.9) | 2100 (82.7) | |
| Z轴行程 | mm (in) | 1300 (51.2) | 1500 (59.1) | |
| W轴行程 | mm (in) | 500 (19.7) | 700 (27.6) | |
| 主轴头鼻端到工作台中心线 | mm (in) | 200-700 (7.9-27.6) | 80-780 (3.1-30.7) | |
| 工作台规格 | ||||
| 工作台尺寸 (X轴方向) | mm (in) | 1440 (56.7) | 1600 (63) | |
| 工作台尺寸 (Y轴方向) | mm (in) | 1600 (63) | 2000 (78.7) | |
| 工作台最小分割角 | degree | 0.001 | 0.001 | |
| 工作台最大承重 | kg (lb) | 8000 (17637) | 12000 (26455) | |
| 主軸規格 | ||||
| 主轴马力（连续/30分钟额定） | kW (HP) | 22/26 (30/35) | ||
| 主轴转速 | rpm | 1~3,500 (两档无段变速) | 1~2,000 (两档无段变速) | |
| 主轴内孔锥度 | BT#50 | |||
| 进给系统 | ||||
|
|
G00 快速进給 (X 轴) | mm(in)/min | 15000 (590.6) | |
| G00 快速进給 (Y 轴) | mm(in)/min | 12000 (472.4) | ||
| G00 快速进給 (Z 轴) | mm(in)/min | 15000 (590.6) | ||
| G00 快速进給 (W 轴) | mm(in)/min | 5000 (196.9) | ||
| G00 快速进給 (B 轴) | rpm | 5 | 5 | |
| G01 切削进给 | mm(in)/min | 5000 (196.9) | ||
| 刀库系统 | ||||
| 刀库容量 | pcs | 40 | ||
| 最大刀具直径／无邻刀 | mm (in) | 125/250 (4.9 / 9.8) | ||
| 最大刀具长度 | mm (in) | 400 (15.7) | ||
| 最大刀具重量 | kg (lb) | 25 (55) | ||
| 精度 | ||||
| 定位精度(JISB6338) | mm (in) | ±0.022 (0.009)全行程 | ||
| 定位精度(VDI/DGQ 3441) | mm (in) | P=0.016 (0.006) | P=0.020 (0.008) | |
| 重现性精度 (JISB6338) | mm (in) | ±0.010 (0.004) | ||
| 重现性精度(VDI/DGQ 3441) | mm (in) | Ps=0.012 (0.005) | Ps=0.015 (0.006) | |
| 机器占地面积和重量 | ||||
| 机器占地长度 | mm (in) | 6500 (255.9) | 7500 (295.3) | |
| 机器占地宽度 | mm (in) | 6292 (247.7) | 6692 (263.5) | |
| 机器占地高度 | mm (in) | 4136 (162.8) | 4436 (174.6) | |
| 机器重量 | kg (lb) | 30000 (66139) | 35000 (77162) | |
